Электрооборудование
Управление котлом и его защита при возникновении аварийных ситуаций, осуществляется электронным блоком управления.
В блок управления входит микропроцессорный терморегулятор для котлов на твердом топливе RT-04B (в дальнейшем регулятор) и кабелей, соединяющие его с двигателем вентилятора, датчиком температуры и розеткой для подключения циркуляционного насоса.
Электронный блок управления предназначен для управления работой котла, посредством двигателя дутьевого вентилятора (включения, выключения, плавной регулировки оборотов), внешнего циркуляционного насоса (включение, выключение), приёма информации от датчика температуры, индикации текущей температуры теплоносителя, а также для защиты от перегрева.
Основные технические характеристики блока регулятора
- напряжение питания 220В / 50Гц
- потребляемая мощность
(без вентилятора и насоса), не более 5Вт
- температура окружающей среды 0ºС ÷ 40ºС
- диапазон измерения температуры 0ºС ÷ 99ºС (± 1°С)
- диапазон регулирования температуры 40ºС ÷ 90 °С
- диапазон регулирования производительности вентилятора 10% ÷ 100%
- мощность внешнего циркуляционного насоса
(в комплект поставки не входит) не более 300Вт*
- температура включения аварийного термостата 94ºС
- электрическая защита (плавкий предохранитель) 3,15А / 220В
* для подключения более мощного насоса необходима установка промежуточного реле.
Описание работы регулятора
Регулятор обеспечивает управление котлом в режимах: «розжиг», «работа» и «гашение».
Режим «розжиг» включается нажатием кнопки «СТАРТ» после выполнения всех процедур по растопке котла (см. п. 9.3 «Растопка котла»). Переход к следующим режимам происходит автоматически. Регулятор управляет вентилятором и циркуляционным насосом. При повышении температуры в котле свыше 35 ºС регулятор завершает режим «розжиг» и переходит в режим «работа». Продолжительность режима «розжиг» ограничен до 2 часов. Если температура в котле за это время не повысится свыше 35 ºС, регулятор переходит в режим «гашение». В режиме «розжиг» в любой момент возможно отключение котла продолжительным нажатием (не менее 2с) кнопки «СТАРТ». Режим «розжиг» сигнализируется миганием индикатора «РАБОТА».
Регулятор не проходит режим «розжиг» и самостоятельно переходит в режим «работа», если при его включении температура воды в котле выше, чем 35 ºC.
В режиме «работа» регулятор поддерживает температуру воды в котле на предварительно установленном уровне. Режим «работа» сигнализируется включением индикатора «РАБОТА». Если температура воды в котле ниже установленной, включается вентилятор (обороты вентилятора регулируются автоматически). Повышение температуры выше установленного уровня приводит к отключению вентилятора. В этом состоянии периодически включается продувка котла (согласно установленным настройкам) с целью удаления продуктов сгорания из воздушных каналов. Временное отключение вентилятора например с целью загрузки топлива или чистки камеры сгорания, осуществляется продолжительным нажатием (не менее 2с) кнопки «СТАРТ». Это состояние сигнализируется быстрым миганием индикатора «РАБОТА». По истечении 30 минут регулятор самостоятельно переходит в состояние нормальной работы. Перерыв в работе вентилятора возможно сократить повторным нажатием кнопки «СТАРТ».
Снижение температуры воды, в работающем котле, ниже 35 ºC включает режим «гашение» котла. Если в течении 45 минут температура воды в котле не будет повышаться, вентилятор выключается и цикл работы котла закончится. Режим «гашение» сигнализируется миганием индикатора «РАБОТА» (после окончания работы котла индикатор тухнет). В режиме «гашение» возможно в любой момент выключить котел продолжительным нажатием (не менее 2с) кнопки «СТАРТ».
Сигнализация аварийных ситуаций
Регулятор распознает следующие аварийные ситуации: повреждение датчика температуры, отсоединение датчика температуры, повышение температуры воды в котле свыше 93 ºC и включение датчика безопасности STB (см таб). Аварийная ситуация фиксируется регулятором и сохраняется даже при отключении питания, сопровождается звуковым сигналом и миганием красного индикатора «АВАРИЯ». Нажатие кнопки «ВЫКЛЮЧЕНИЕ АВАРИИ» выключает звуковую сигнализацию и, если причина аварии устранена, регулятор переходит к нормальной работе. При срабатывании датчика безопасности срабатывает аварийный термостат, отключение которого происходит после снижения температуры воды в котле до 70 ºC. Снижение температуры воды осуществляется отключением вентилятора при включенном циркуляционном насосе. Если красный индикатор продолжает моргать, это означает, что причина аварии не устранена.
|
Аварийная ситуация
|
Показания дисплея
|
Примечания
|
|
Повреждение датчика температуры
|
Мигает «99»
|
Мигает индикатор «АВАРИЯ», включена звуковая сигнализация. Необходимо устранение.
|
|
Срабатывание датчика безопасности STB
|
Мигает «cb» поочередно с измеряемой температурой
|
Мигает индикатор «АВАРИЯ», включена звуковая сигнализация. Необходимо устранение причины.
|
|
Температура в котле 93…99 ºС
|
Мигает измеряемая температура
|
Мигает индикатор «АВАРИЯ», включена звуковая сигнализация. Необходимо устранение. Сигнализация отключится при снижении температуры до 91 ºС
|
|
Температура в котле выше 99 ºС
|
Мигает «99»
|
Мигает индикатор «АВАРИЯ», включена звуковая сигнализация. Необходимо устранение.
|

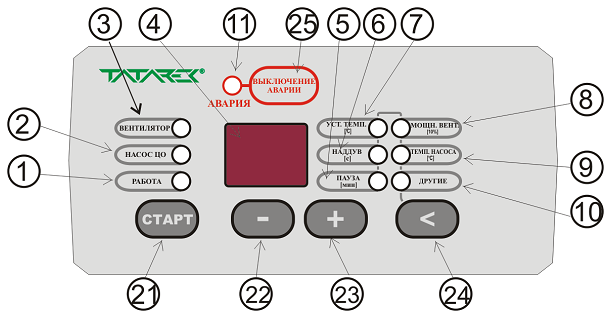

Лицевая панель управления регулятора
1-Индикатор работы котла; 2-Индикатор работы циркуляционного насоса; 3-Индикатор работы вентилятора; 4-Дисплей измеряемой или устанавливаемой температуры / параметра; 5-Индикатор установки перерыва продувки котла; 6-Индикатор установки продолжительности продувки котла; 7-Индикатор установки (задачи) температуры; 8-Индикатор установки производительности вентилятора; 9-Индикатор установки температуры включения/выключения циркуляционного насоса; 10-Индикатор уровня других параметров (не используется); 11-Индикатор аварии; 21-Кнопка «СТАРТ»; 22-Кнопка уменьшения уровня параметров; 23-Кнопка увеличения уровня параметров; 24-Кнопка выбора параметров; 25-Кнопка удаления аварийной ситуации «ВЫКЛЮЧЕНИЕ АВАРИИ».
